外观结构图 (以SFP封装举例说明)
一 | 二 | 三 | 四 |
---|---|---|---|
1.拉手扣 | 2.接收接口 | 3.发送接口 | 4.壳体 |
5.标签 | 6.防尘帽 | 7.裙片 | 8.接头 |

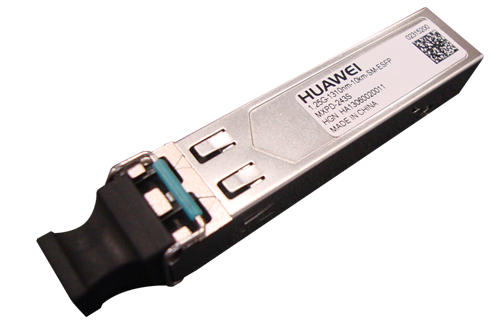

外观图(SFP/SFP+封装光模块的外观)
封装类型
SFP:small form-factor pluggable,小型可插拔。
eSFP:enhanced small form-factor pluggable,增强型SFP,指的是带电压、温度、偏置电流、发送光功率、接收光功率监控功能的SFP,当前所有的SFP都带,所以一般把eSFP都统一叫做SFP。
SFP+:small form-factor pluggable plus,指速率提升的SFP模块,因为速率提升,所以对EMI敏感,壳体上面的裙片更多。
XFP:X是罗马数字10的缩写,表示10GE的意思,所有的XFP模块都是10GE光模块。
QSFP+:Quad SFP+,四通道SFP+。
光纤直径
光纤的纤芯直径,有国际标准,多模的为62.5um和50um;单模的为9um。
10G SFP+光模块分类:SR、LRM、LR、ER、ZR
10G SFP+ SR光模块:10G Base-SR是以太网规范之一,10G SFP+ SR光模块符合这种标准规范,并且这种光模块型号中的SR【短距离Short Range】,这意味着它和多模光纤一起使用的传输距离最大可达300m。10G SFP+ SR光模块的波长是850nm,具有低成本、低功耗和体积小、密度高等优势。
10G SFP+ LRM光模块:符合10GBase-LRM以太网规范,LRM【长度延伸多点模式Long Reach Multimode】,可以和OM1、OM2、OM3多模光纤一起使用,并且主要用于FDDI网络及10G数据通信,其低功耗和出色的EMI性也能完全符合MSA SFF-8431标准。10G SFP+ LRM光模块的升级版是SFP-10G-LRM2光模块,这种升级的光模块的传输距离可达2km,常用于局域网连接。
10G SFP+ LR光模块:符合10GBase-LR以太网规范,LR【长距离Long Range】在波长为1310nm的单模光纤上的它的传输距离最大是10km,实际上最高可达到25km,还具有小型化、低功耗、传输距离长的优势。
10G SFP+ ER光模块:符合10GBase-ER以太网规范,ER【超长距离Extended Range】的波长是1550nm,和单模光纤一起使用时的传输距离可达40km,是一款性价比非常高的超长距离光模块,目前在数据中心和企业园区深受青睐。
10G SFP+ ZR光模块:符合10GBase-ZR以太网规范, SFP+ ZR【最长距离Ze best Range】,此款光模块的传输距离非常远,和单模光纤一起使用时的传输距离最大可达80km,因此这种光模块应用十分广泛

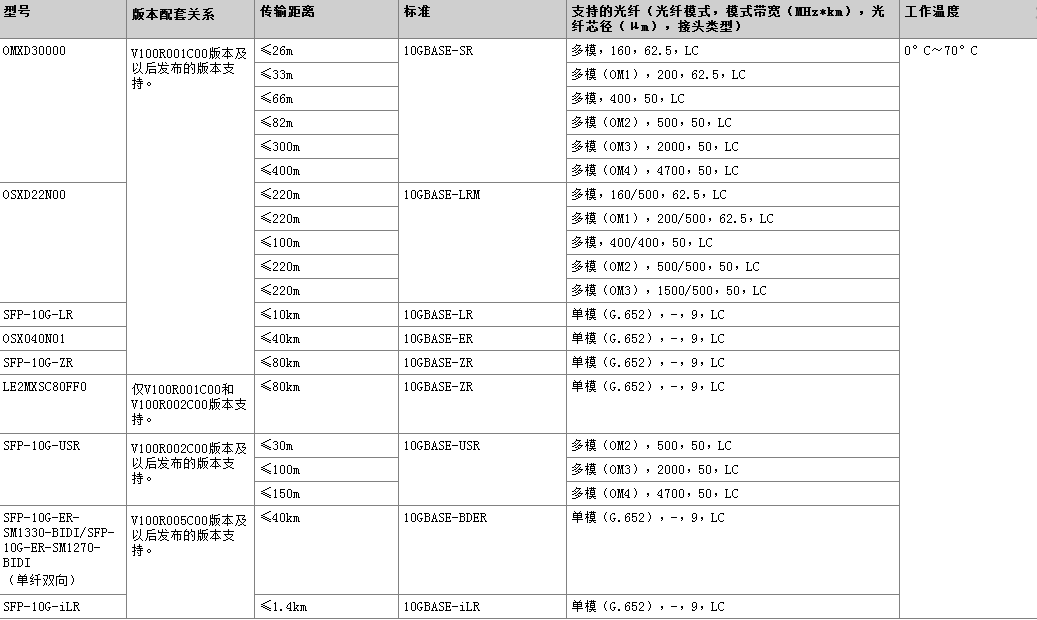

10GE光模块的属性

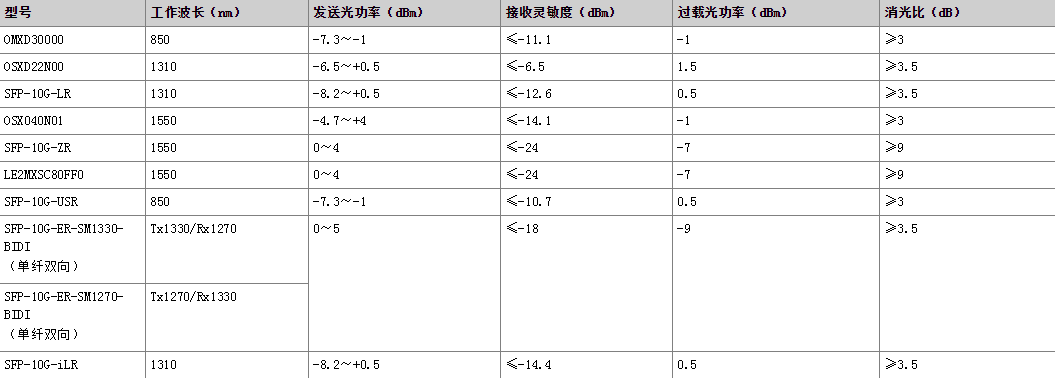

10GE光模块的接口光参数
example:
<HUAWEI>dis transceiver interface XGigabitEthernet 0/0/2
XGigabitEthernet0/0/2 transceiver information:
-------------------------------------------------------------
Common information:
Transceiver Type :10GBASE_SR_SFP
Connector Type :LC
Wavelength(nm) :850
Transfer Distance(m) :33(OM1),82(OM2),300(OM3),400(OM4)
Digital Diagnostic Monitoring :YES
Vendor Name :MODULETEK
Vendor Part Number :MT6001-H3C-V02
Ordering Name :
-------------------------------------------------------------
Manufacture information:
Manu. Serial Number :HCAF031123
Manufacturing Date :2017-03-20
Vendor Name :MODULETEK
-------------------------------------------------------------
<HUAWEI>dis transceiver diagnosis interface XGigabitEthernet 0/0/2
Port XGigabitEthernet0/0/2 transceiver diagnostic information:
Parameter Current Low Alarm High Alarm
Type Value Threshold Threshold Status
------------- --------- --------- ---------- --------
TxPower(dBm) -3.15 -7.96 0.79 normal #发送光功率
RxPower(dBm) -3.39 -16.02 3.01 normal #接收光功率
Current(mA) 7.01 1.00 15.00 normal
Temp.(¡ 33.81 -10.00 90.00 normal
Voltage(V) 3.29 2.97 3.63 normal
------------------------------------分割线----------------------------------------
<CE6855>dis interface 10GE1/0/1 transceiver verbose
10GE1/0/1 transceiver information:
-------------------------------------------------------------------
Common information:
Transceiver Type :10GBASE_ZR
Connector Type :LC
Wavelength (nm) :1550
Transfer Distance (m) :80000(9um/125um SMF)
Digital Diagnostic Monitoring :YES
Vendor Name :MODULETEK
Vendor Part Number :MT6008-H3C
Ordering Name :
-------------------------------------------------------------------
Manufacture information:
Manu. Serial Number :HCAI001287
Manufacturing Date :2017-03-05
Vendor Name :MODULETEK
-------------------------------------------------------------------
Alarm information:
-------------------------------------------------------------------
Diagnostic information:
Temperature (Celsius) :40.32
Voltage (V) :3.29
Bias Current (mA) :78.25
Bias High Threshold (mA) :100.00
Bias Low Threshold (mA) :15.00
Current RX Power (dBm) :-18.79
Default RX Power High Threshold (dBm) :-5.99
Default RX Power Low Threshold (dBm) :-27.21
Current TX Power (dBm) :1.27
Default TX Power High Threshold (dBm) :4.79
Default TX Power Low Threshold (dBm) :-0.97
-------------------------------------------------------------------
40GE光模块的属性
40GE光模块的接口光参数
光纤类型判别方法
颜色辨别:黄色的代表单模,橙色的代表多模
外套标识辨别:50/125, 62.5/125为多模,并且可能标有mm;9/125(g652)为单模,并且可能标有sm
纤芯尺寸:单模的纤芯尺寸一般是8~10um;模的纤芯比较大,50um或是62.5um
